ffn_shared_expert_quant算子NPU上板调试案例#

任务与目标#

ffn_shared_expert_quant算子对应GLM4.5网络中MoE共享专家的计算逻辑，包含symmetric_quantization_per_token、matmul、dequant_dynamic和swiglu，用于进行单个共享专家的量化前向传播计算，通过在不同任务或数据流之间复用同一组权重参数，以学习通用的特征表示，同时减少模型的参数总量。

下面通过该算子介绍功能调试的大致步骤，完整样例请参考：glm_ffn_shared_expert_quant。

问题定位#

假设在NPU上板运行时，ffn_shared_expert_quant算子测试用例运行失败并报错，此时需要进行调试，定位问题。

首先可以通过查看Tensor Graph进行问题的定位，主要步骤如下：

  1. 按照开启调试模式所述步骤开启调试模式，重新运行用例后获取ffn_shared_expert_quant算子计算图。

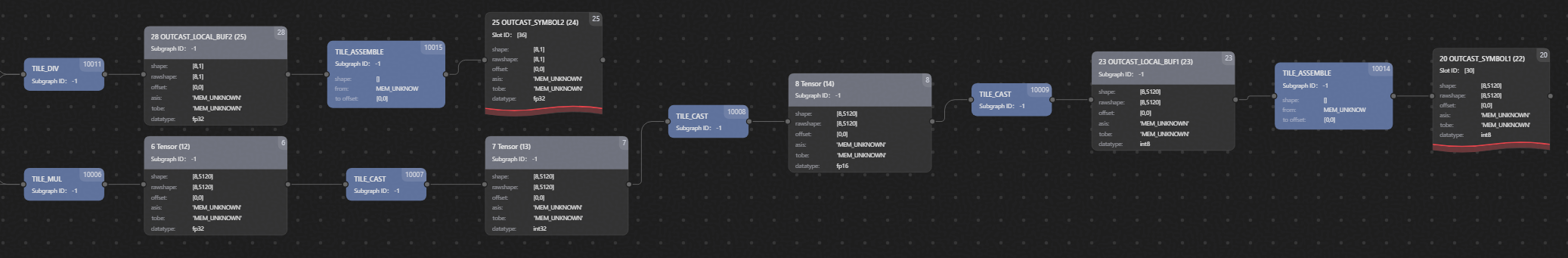

  2. 按照查看计算图所述，使用PyPTO Toolkit可视化工具打开Tensor Graph阶段的计算图文件，例如：Before_004_ExpandFunction_TENSOR_share_loop_idx_Unroll1_PATH0_4.json：

  3. 实际的算子代码中调用了Matmul接口进行操作，然而通过上图可以看到，无Matmul操作节点，并且后续所有Tensor以及Operation节点都未能加载出来，有明显异常。

    检查算子代码中各个Matmul操作是否正确使用，发现由于第一个Matmul输入的A/B矩阵位置错误，导致A/B矩阵的reduce轴没有满足相等的约束。错误存在于：

    up_proj = pypto.matmul(w13, hidden_states_quant, pypto.DT_INT32)

除了利用计算图进行调试外，也可以根据内部DFX校验机制来定位问题。

以下是ffn_shared_expert_quant算子测试用例运行失败时展示的ERROR信息：

ERROR:root:Record function share_expert_moe_main failed: ASSERTION FAILED: kSizeA == kSizeB
Matrix K dimemsion mismatch, kSizeA: 384, kSizeB: 8
, func ConstructTensorGraph, file cube_operation_impl.cpp, line 1220
libtile_fwk_interface.so(npu::tile_fwk::Tensor npu::tile_fwk::Matrix::ConstructTensorGraph<false, false, false>(npu::tile_fwk::DataType, npu::tile_fwk::Tensor const&, npu::tile_fwk::Tensor const&, npu::tile_fwk::Tensor const&, npu::tile_fwk::Matrix::MatmulExtendParam const&)+0x25d) [0x7fe34630ad3d]
libtile_fwk_interface.so(npu::tile_fwk::Tensor npu::tile_fwk::Matrix::Matmul<false, false, false>(npu::tile_fwk::DataType, npu::tile_fwk::Tensor const&, npu::tile_fwk::Tensor const&)+0x14e) [0x7fe34630b51e]

获取关键信息”Matrix K dimemsion mismatch”，得知错误由某Matmul操作传入的Tensor Shape的K轴不相等引起。

解决方案#

修改该算子的实现代码：

up_proj = pypto.matmul(w13, hidden_states_quant, pypto.DT_INT32)

修改结果如下：

up_proj = pypto.matmul(hidden_states_quant, w13, pypto.DT_INT32)

再次运行ffn_shared_expert_quant算子测试用例，能够正常通过，问题解决。
