设置着色模式

功能说明

支持设置泳道图的着色模式，例如根据子图或节点类型等对泳道图进行颜色区分，以帮助用户更方便地识别图中的信息。

前提条件

执行PyPTO程序，生成泳道图文件，并且在同级目录下存在dyn_topo.txt文件。

操作步骤

1. 打开泳道图文件。以下提供两种方式：

   1. 在Visual Studio Code侧边栏，单击图标，打开PyPTO Toolkit，在运行结果界面打开泳道图文件。

   2. 在Visual Studio Code工作区，右键单击泳道图文件，在弹出的菜单中选择“PyPTO Toolkit：打开文件”。

2. 在泳道图界面中，单击右侧的按钮。

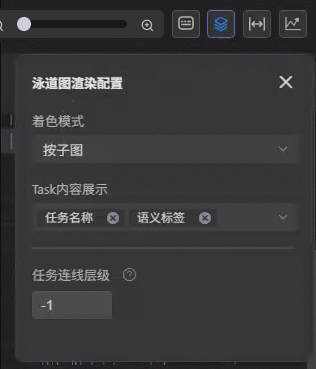

3. 根据界面展示进行图层配置。



   表 1 配置说明

   参数	说明
   着色模式	泳道图上节点的着色模式，取值包括：按子图：根据不同的子图显示不同的颜色。默认展示模式。按Stitched Function：根据不同的缝合函数显示不同的颜色。按语义标签：根据不同的计算类型显示不同的颜色。
   Task内容展示	通过该选择配置泳道图节点的名称，取值包括： 任务名称：展示任务名称，例如：0-10-12-0-0。 语义标签：展示计算类型，例如Matmul。 全部勾选则全部展示，例如：0-10-12-0-0（Matmul）。
   任务连线层级	通过该配置显示泳道图节点的连线层级。例如：配置为-1表示展示该节点的全部层级，配置为1表示展示该节点的前后一层依赖关系。

4. 配置效果展示。

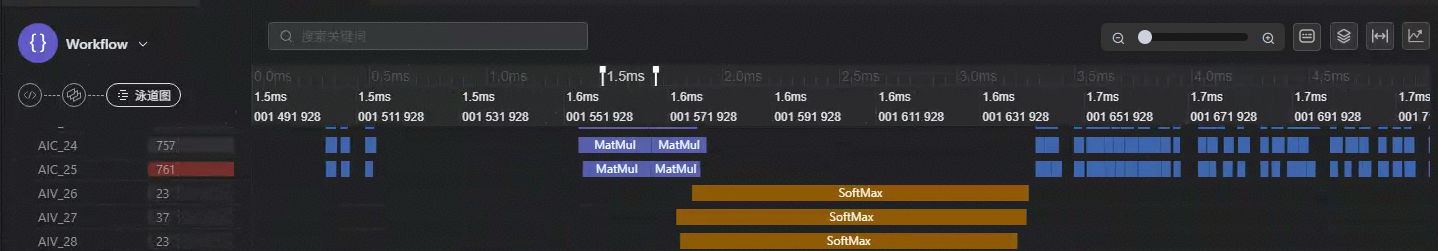

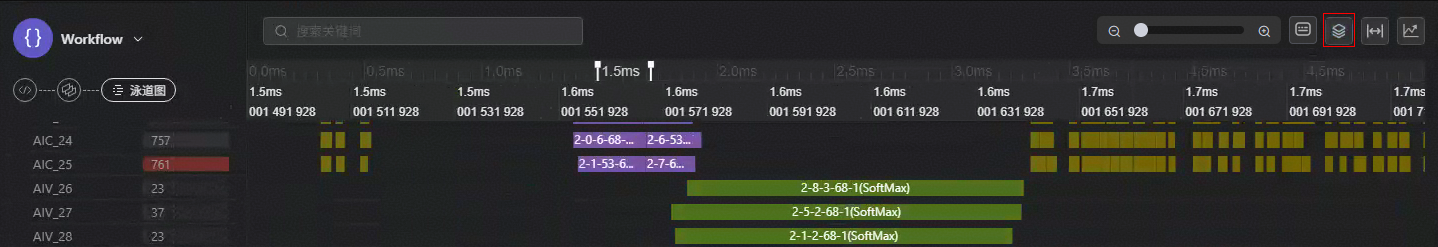

   例如“着色模式”配置为“按语义标签”，“Task内容展示”配置为“语义标签”后，泳道图界面展示如下。
