三栏联动视图#

功能说明#

三栏联动视图是指在一个页面中同时展示代码、计算图和泳道图，这三者通过语义标签相互关联。用户可以在任一视图中点击，以联动高亮显示其他两栏视图中的对应内容，从而帮助开发者快速理解从代码实现到计算图表达，再到泳道图最终性能表现的整个过程。

前提条件#

PyPTO程序代码中，使用pypto.set_semantic_label接口设置自定义语义标签。

pypto.set_semantic_label("softmax")
softmax_out = pypto.softmax(tile_logits_fp32, -1)

执行PyPTO程序，生成计算图和泳道图文件。

操作步骤#

在Visual Studio Code工作区，右键单击PyPTO代码文件，例如test_softmax_custom.py，在弹出的菜单中选择“PyPTO Toolkit：开启联动模式”。

工具会自动查找当前的工作区下的“build/output/bin/out/output_时间戳”目录，识别最新时间戳目录，并从中读取计算图“program.json”和泳道图文件“merged_swimlane.json”，同时结合代码文件，共同打开三栏模式。

如果上述查找没有找到目标计算图和泳道图文件，则提示用户选择。

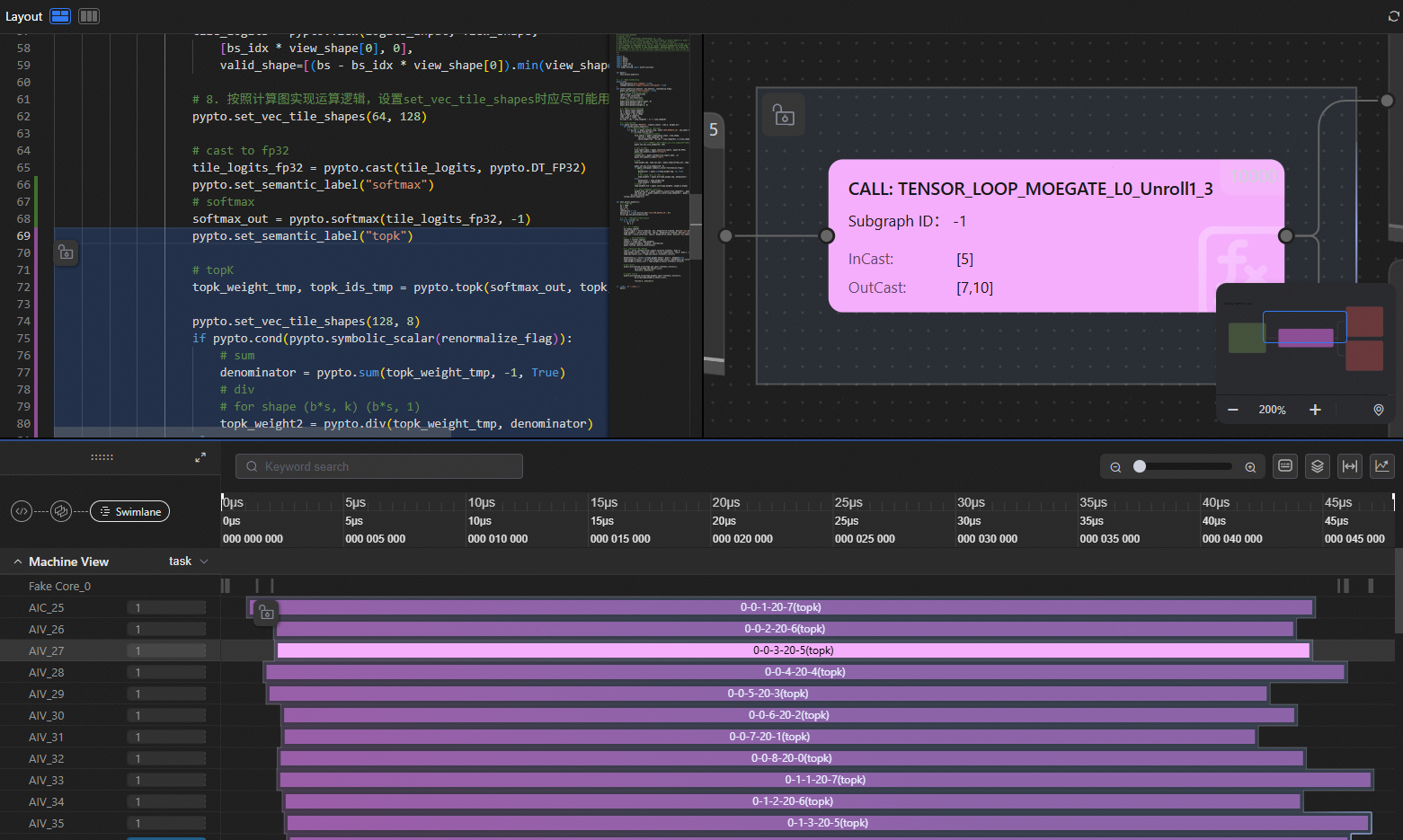

三栏联动视图展示效果如下所示。

界面同时展示代码、计算图和泳道图，当用户移动鼠标时，系统将动态高亮显示与当前语义标签关联的视图元素。
- 在代码界面，左侧通过色块标记划分语义标签范围，高亮显示与当前语义标签关联的代码段。
- 在计算图界面，系统动态高亮显示与当前语义标签关联的图结构，便于用户观测对应代码行的图结构特征，从而判断是否需要进行图结构相关的优化。关于计算图的详细用法请参见计算图。在计算图左上角下拉可以选择所有program.json下的子图。
- 在泳道图界面，系统高亮显示与当前语义标签关联的Task节点，便于用户观测Task的执行耗时和依赖关系，从而识别性能瓶颈并制定优化策略。关于泳道图的详细用法请参见泳道图。
如果代码界面未显示颜色条，请检查program.json中semantic_label字段中的filename参数是否为代码源文件的绝对路径。
```
"semantic_label": {
"filename": "D:\\code\\demos\\build\\output\\bin\\output\\output_20251129_095047_860533\\test_softmax_custom.py",
"label": "topk",
"lineno": 69
},
```
开启锁定模式。

在三栏联动视图中的任一视图中单击锁定按钮，即可开启锁定模式。在任一视图单击解锁按钮，即可退出该模式。

进入锁定模式后，在计算图左上角下拉可以选择相关其他有相同semantic_label的子图。
