查看性能报告

功能说明

支持查看汇总性能数据，支持按全局，时间范围、区域及任务节点查看。

前提条件

执行PyPTO程序，生成泳道图文件。

操作步骤

1. 打开泳道图文件。以下提供两种方式：

   • 在Visual Studio Code侧边栏，单击图标，打开PyPTO Toolkit，在运行结果界面打开泳道图文件。

   • 在Visual Studio Code工作区，右键单击泳道图文件，在弹出的菜单中选择“PyPTO Toolkit：打开文件”。

2. 查看全局级性能数据。

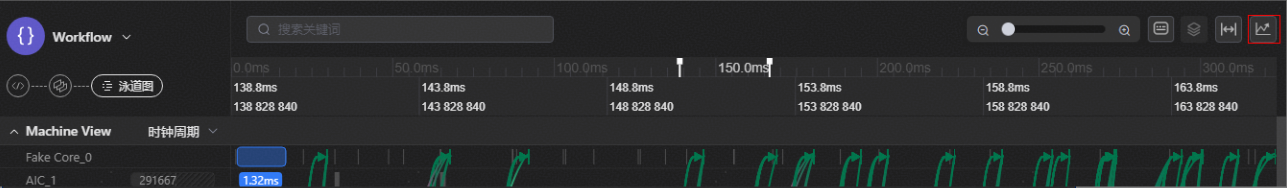

   单击泳道图右侧的按钮。

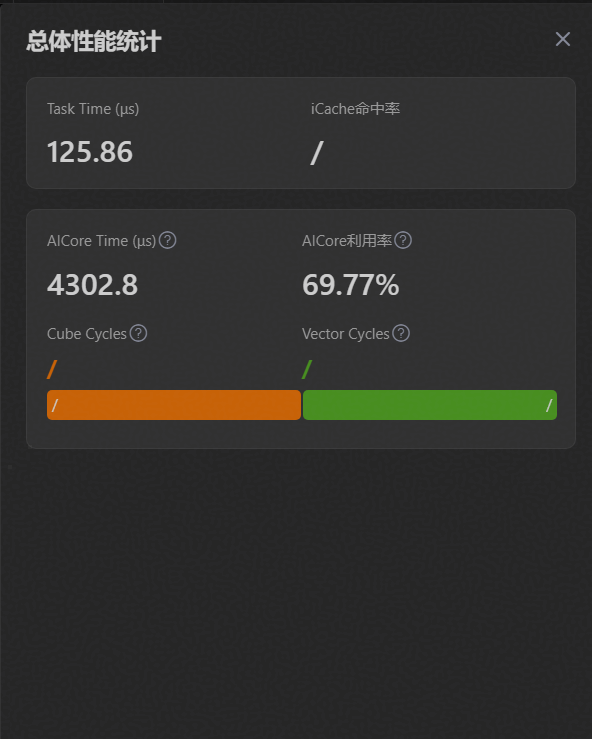

   页面右边弹出性能数据统计面板。



   表 1 参数说明

   参数	说明
   Task Time	执行总时间，即第一个Task执行开始到最后一个Task执行完的时 间。
   iCache命中率（暂不支持）	iCache缓存命中率。
   AICore Time	所有AI Core泳道中的任务总耗时。
   AICore利用率	AI Core Time / (时间轴总时长 * AICore泳道的个数)。
   Cube Cycles（暂不支持）	Cube占用的时钟周期。
   Vector Cycles（暂不支持）	Vector占用的时钟周期。

3. 查看某时间范围内的性能数据。

   详细操作请参见按时间范围查看泳道图。

4. 查看某区域内的性能数据。

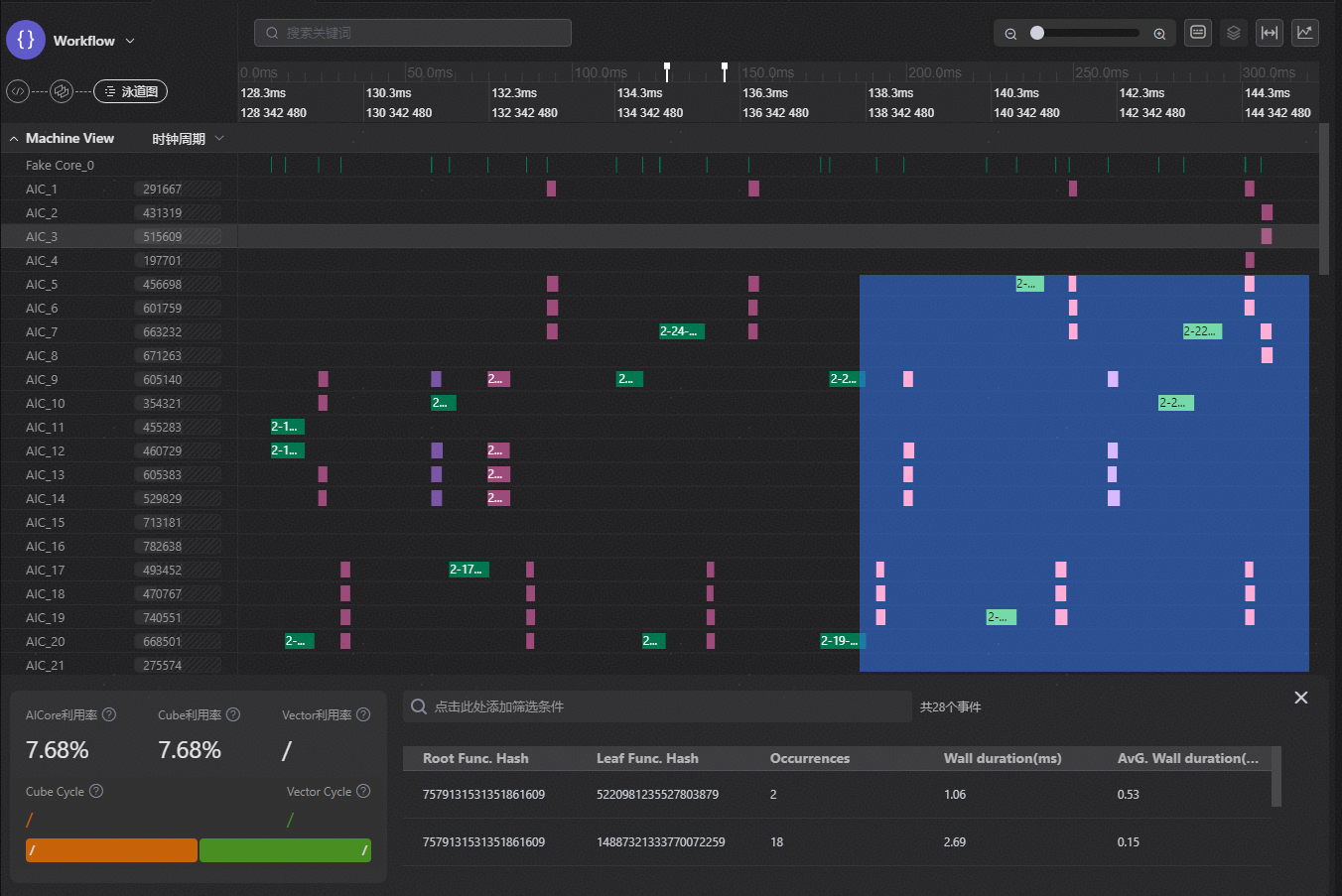

   在泳道图界面单击并拖拽出度量区域，下方展示该区域的性能数据。



   详细参数解释请参见按时间范围查看泳道图。

5. 查看某节点的性能数据。

   详细操作请参见查看泳道图。
