对比计算图差异

功能说明

用于对比和查看两个计算图的数据差异，差异包含节点新增、删除和修改。当两个图差异超过50%且差异节点数量大于400时，不显示具体差异项。

前提条件

执行PyPTO程序，生成计算图文件。

操作步骤

1. PyPTO Toolkit提供了两种方式进入计算图差异对比界面。

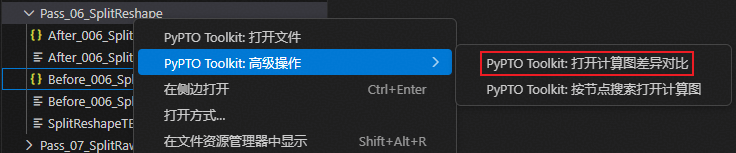

   • 在Visual Studio Code工作区，右键单击计算图文件，例如xx.json，在弹出的菜单中选择“PyPTO Toolkit：高级操作”，在展开的二级菜单中选择“PyPTO Toolkit：打开计算图差异对比”。

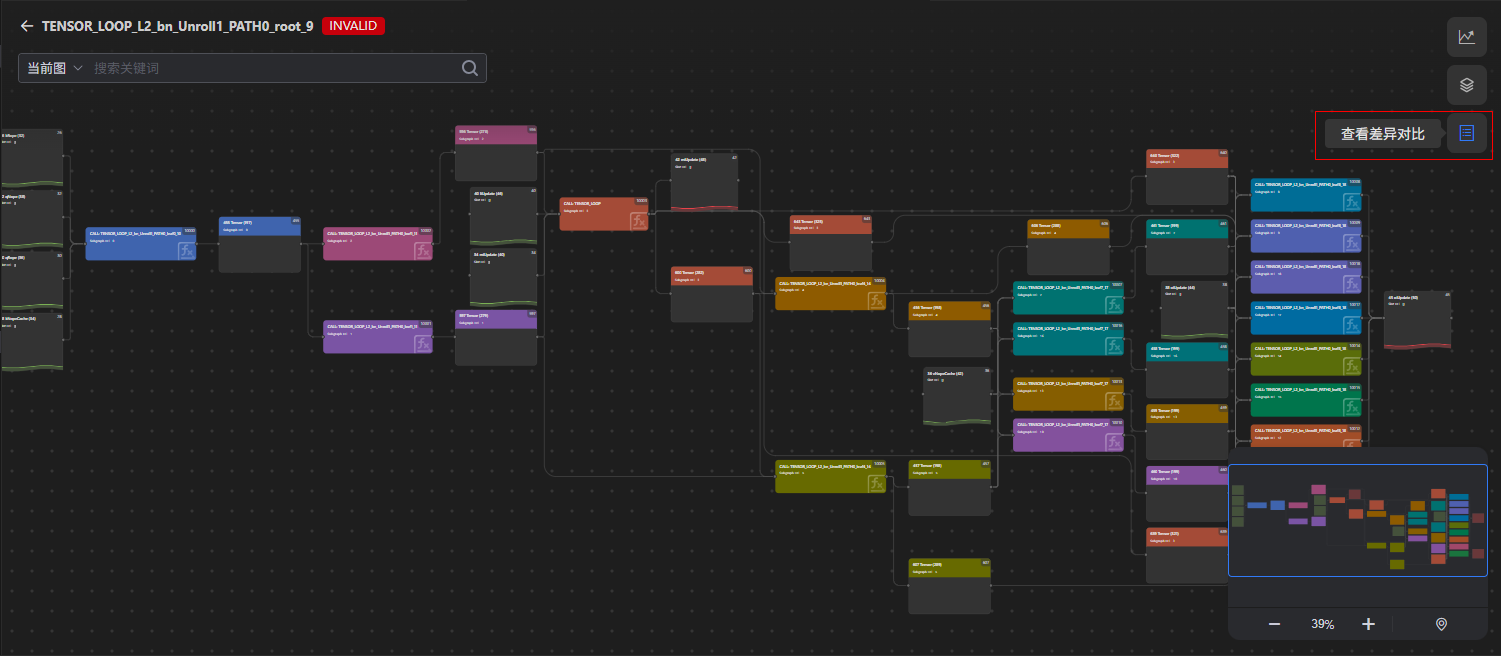

   • 单击计算图界面的按钮。

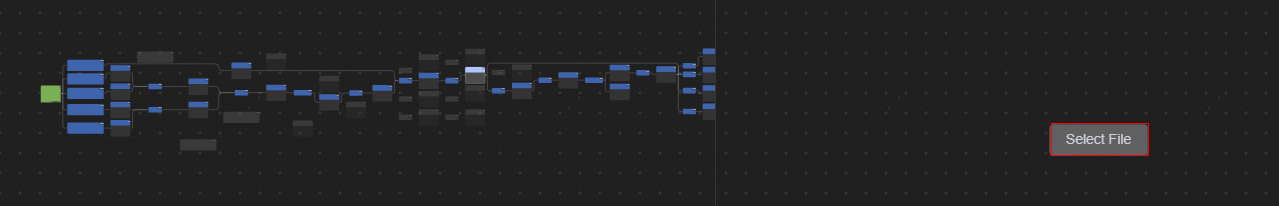

2. 在弹出的界面中选择待对比的计算图（默认自动查找文件名相同的对比文件，例如打开的是After_xxx.json文件，则自动在同目录下查找Before_xxx.json文件，反之同理。仅当未自动找到对比文件时，右侧才会出现选择文件的按钮）。



3. 查看比对结果。

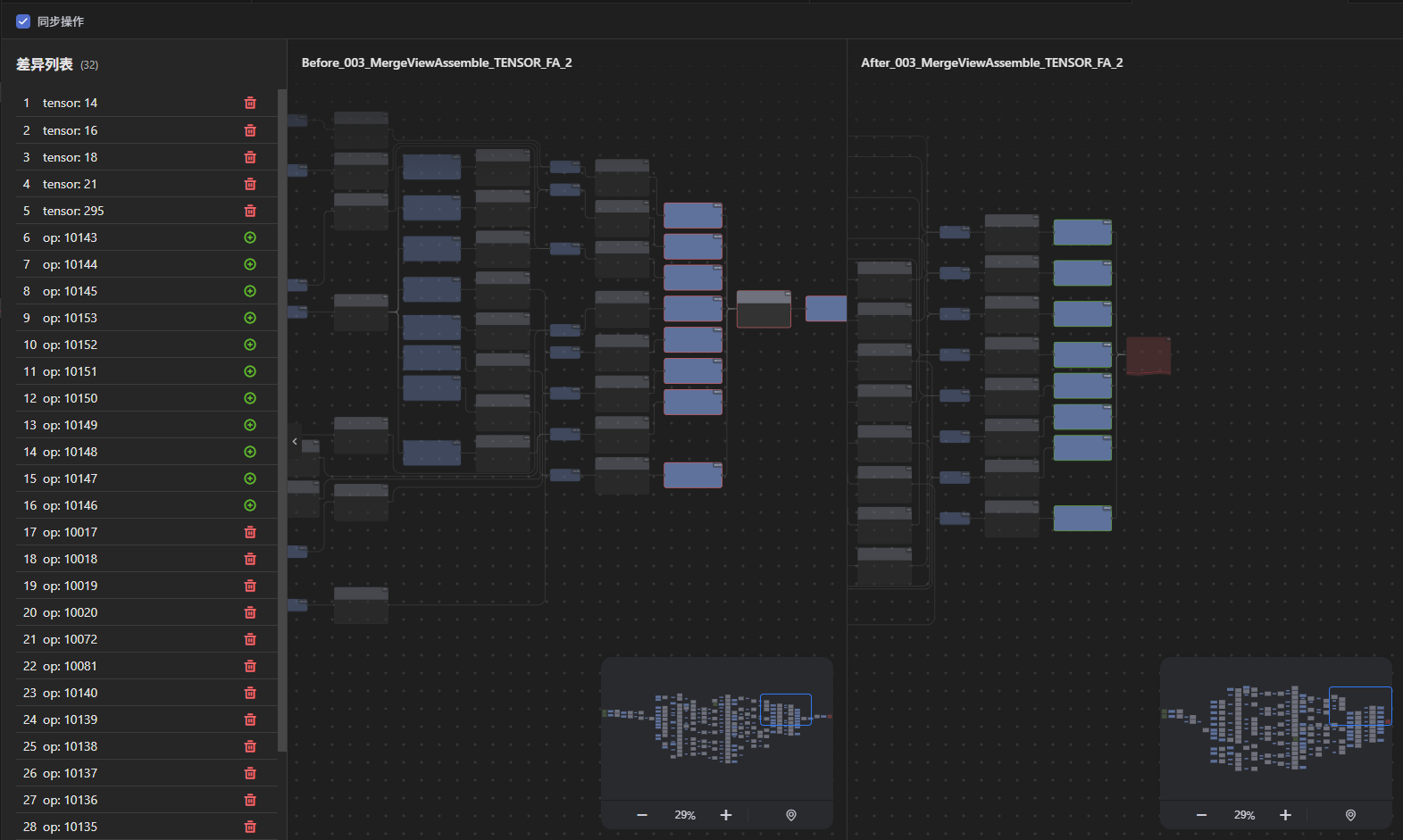

   左侧显示差异列表，差异包含节点新增（）、删除（）和修改（）。

4. 单击列表项可将图中的对应节点高亮并移动到视图中间，方便用户查看差异点。

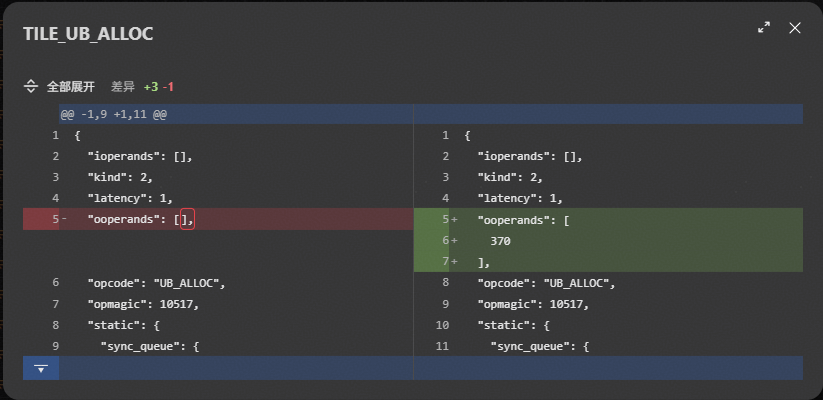

5. 单击差异节点名称，展示详细的差异信息。
