按时间范围查看泳道图#

功能说明#

支持查看某时间范围内的泳道图及性能报告。

前提条件#

执行PyPTO程序，生成泳道图。

操作步骤#

  1. 打开泳道图文件。以下提供两种方式：

    • 在Visual Studio Code侧边栏，单击图标，打开PyPTO Toolkit，在运行结果界面打开泳道图文件。

    • 在Visual Studio Code工作区，右键单击泳道图文件，在弹出的菜单中选择“PyPTO Toolkit：打开文件”。

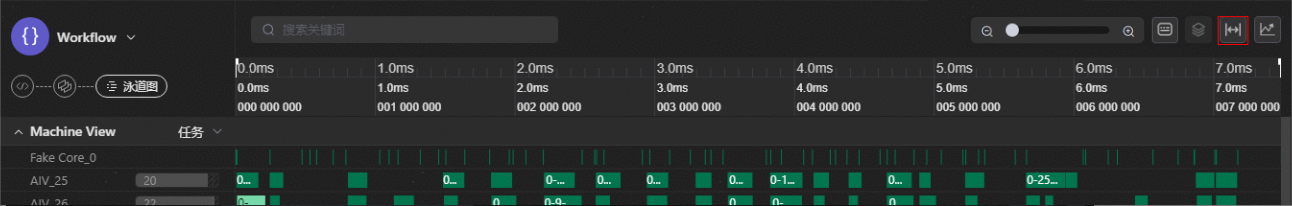

  2. 在泳道图界面中，单击右侧的按钮。

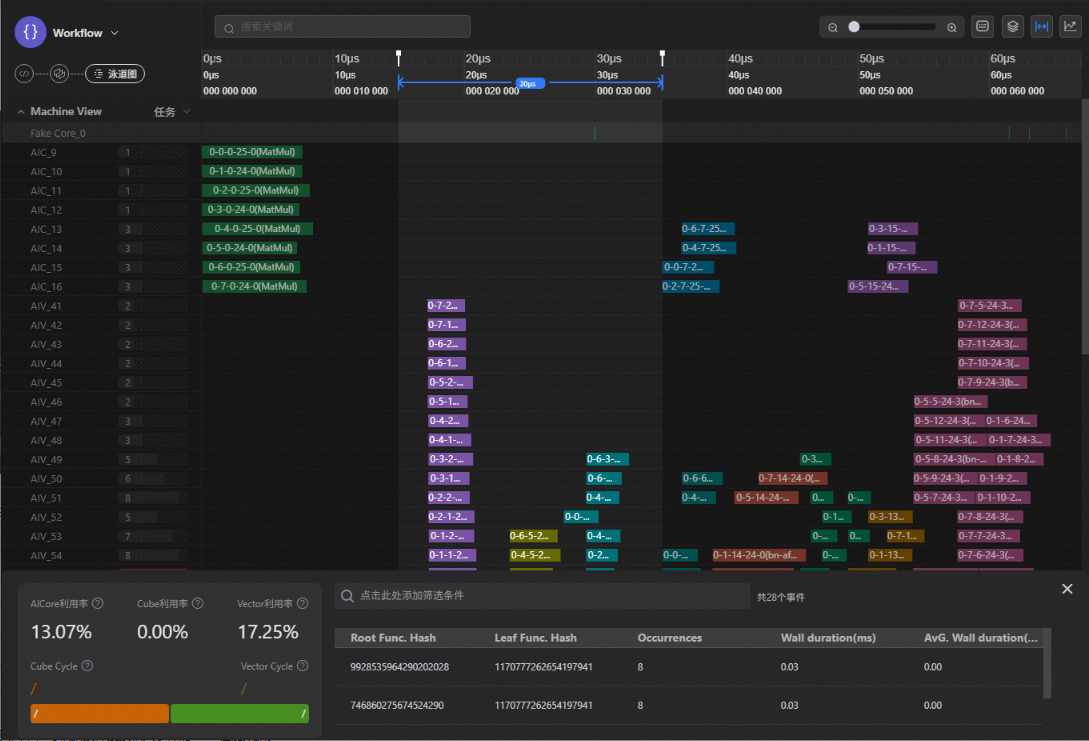

  3. 在任务面板单击并拖拽出待度量的起点和终点，从而决定时间范围。系统具有自动吸附功能，拖拽完成后，起点和终点会自动吸附到一定范围内的最近位置。

  4. 拖拽完成后，度量范围会变亮，时间轴上会显示度量区域的时间，下方则会弹出度量区域的性能汇总数据。

    表 1 性能数据参数说明

    参数

    说明

    AICore利用率

    度量维度范围中AICore(AIC + AIV)泳道的任务总耗时/(选中范围总 时长 * AICore泳道的个数)

    Cube利用率

    度量维度范围中AIC泳道的任务总耗时/(选中范围总时长 * AIC 泳道的 个数)

    Vector利用率

    度量维度范围中AIV泳道的任务总耗时/(选中范围总时长 * AIV 泳道 的个数)

    Cube Cycle（暂不支持）

    度量维度范围中的任务的 cube_busy_cycles属性项之 和

    Vector Cycle（暂不支持）

    度量维度范围中的任务的 vec_busy_cycles属性项之和

  5. 在右下方的搜索页面中，可根据条件搜索相关事件的性能数据。

    表 2 事件的性能数据参数说明

    参数

    说明

    Root Func. Hash

    选中范围内，所有事件的event-hint里的root hash列表

    Leaf Func. Hash

    选中范围内，所有事件的event-hint里的leaf hash列表

    Occurrences

    选中范围内，该leafHash有多少个任务

    Wall duration(ms)

    选中范围内，该leafHash的所有任务的总时间

    AvG. Wall duration(…)

    选中范围内，该leafHash的所有任务的总时间/该leafHash的任务数量

  6. 单击度量按钮，可退出该模式。
