数据准备

功能说明

使用PyPTO Toolkit工具前，需要准备PyPTO程序的相关结果文件，便于后续基于PyPTO Toolkit进行可视化的数据分析。

前提条件

PyPTO Toolkit将基于PyPTO程序的结果文件进行分析，因此建议用户在使用Visual Studio Code运行PyPTO程序，或者使用Visual Studio Code的Remote - SSH扩展连接到PyPTO程序的运行环境（容器运行请连接到容器内部），这样您可以参考如下步骤查看到到相关结果文件。

当然，您也可以直接将运行结果文件夹导入Visual Studio Code的工作区，但这可能导致部分功能无法使用，例如控制流图的展示，不过不会影响计算图、泳道图、三栏联动视图功能的使用。

操作步骤

1. 执行PyPTO程序。

2. 在Visual Studio Code侧边栏，单击图标，打开PyPTO Toolkit。

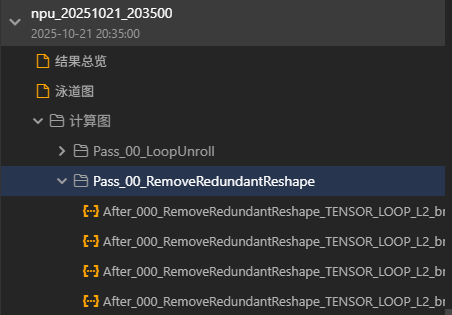

3. 在运行结果界面可以看到生成的相关结果文件。



   结果文件夹以“执行方式 + 执行日期 + 执行时间”命名，例如npu_20251021_203500，主要包括如下几类文件：

   • 结果总览：默认展示控制流图，通过控制流图可以清晰了解Loop与Loop、Loop与Path、Loop与If、If与If、If与Path之间的关系。详细介绍请参考控制流图。

   • 泳道图：用于直观展示计算图的实际调度与执行过程，清晰呈现任务的执行顺序和耗时信息，帮助开发者分析算子性能瓶颈。详细介绍请参考泳道图。

   • 计算图：描述PyPTO程序计算流程的结构，由多个计算节点和数据节点组成，通过有向无环图（DAG）的形式表示数据流动和计算逻辑。详细介绍请参考计算图。
