查看健康报告

功能说明

健康报告用于展示计算图不同阶段的统计信息。

• Tensor Graph健康报告展示用户定义的计算图的原始统计信息。

• Tile Graph健康报告展示经过TileShape展开后的计算图的整体统计信息。包括节点总数、出度入度最大的瓶颈节点、最大并发度、总的数据搬运量和冗余搬运等。

• Block Graph健康报告展示调度运行在单个AI Core上的子图的整体统计信息。包括spill数据量、各个存储空间占用情况、内存碎片率等指标。

• Execute Graph健康报告展示对应子图间任务调度的整体统计指标。包括最大并发度、最大长度、总的子图数、出度入度最大的瓶颈子图、子图同构率等。

前提条件

执行PyPTO程序，生成计算图文件和健康报告文件，健康报告文件的生成操作如下。

1. 配置健康报告生成开关：${install_path}/python/site-packages/pypto/lib/configs/tile_fwk_config.json。

   "global": {
       "pass":{
           "default_pass_configs": {
               "health_check": false  # 默认为false，需要配置为true
           }
       }

       },


2. 执行PyPTO程序，在${work_path}/output/output_*/目录（*代表时间戳）的计算图同级目录下生成相关健康报告文件，文件名格式为_xxxHealthReport.json。

   • 在Pass_xx_ExpandFunction目录下生成Tensor Graph健康报告文件。

   • 在Pass_xx_L1CopyInReuseMerge目录下生成Tile Graph健康报告文件。

   • 在Pass_xx_OoOSchedule目录下生成Block Graph健康报告文件。

   • 在Pass_xx_SubgraphToFunction下生成Execute Graph健康报告文件。

查看Tensor Graph健康报告

1. 打开计算图文件，下面提供两种方式，用户任选其一即可：

   • 在Visual Studio Code侧边栏，单击图标，打开PyPTO Toolkit，在运行结果界面打开计算图文件(此种方式仅支持打开文件命名以After开头的图)。

   • 在Visual Studio Code工作区，右键单击计算图文件，在弹出的菜单中选择“PyPTO Toolkit：打开文件”。

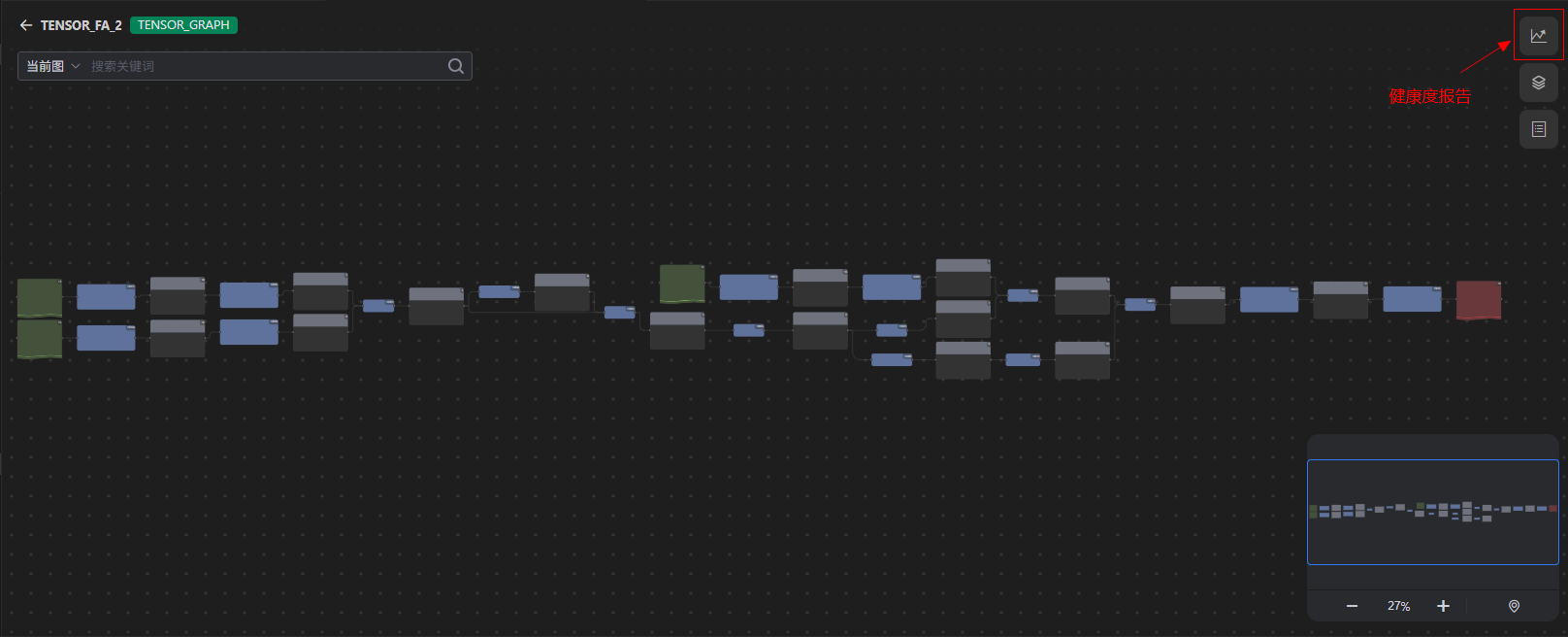

2. 在计算图界面中，单击右侧的按钮。

   在计算图界面右侧自动滑出健康度报告数据面板，不同类型计算图的健康度报告略有不同，下面分别介绍。

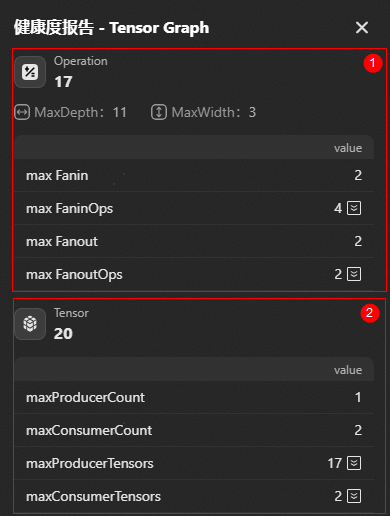

3. 查看Tensor Graph健康报告。



   区域①：展示Operation节点的汇总信息，详细请参见表1。

   区域②：展示Tensor节点的汇总信息，详细请参见表2。

   表 1 Tensor Graph健康报告-区域①参数说明

   参数	说明
   MaxDepth	计算图上从Incast节点到Outcast节点的最长路径上的节点总数。
   MaxWidth	计算图上的最大并发度，即同一时间内节点的最大并发执行数。
   max Fanin	计算图上所有节点的最大入度值。入度值表示来自上游节点的输入数量。

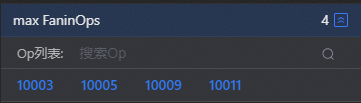

   max FaninOps	计算图上入度值最大的节点。单击右侧展开按钮，可以展开所有Operation节点。单击节点的magicid值（如10003），可以跳转到图中相应位置。
   max Fanout	计算图上所有节点的最大出度值。出度值表示每个节点最多需要向多少个下游节点分发输出。
   max FanoutOps	计算图上出度值最大的节点。

   表 2 Tensor Graph健康报告-区域②参数说明

   参数	说明
   maxProducerCount	计算图上Tensor生产者个数的最大值。
   maxConsumerCount	计算图上Tensor消费者个数的最大值。

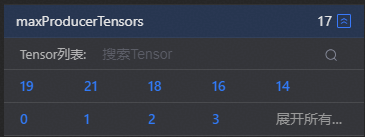

   maxProducerTensors	计算图上生产者个数最多的Tensor。单击右侧展开按钮，可以展开所有Tensor节点。
   maxConsumerTensors	计算图上消费者个数最多的Tensor。

查看Tile Graph健康报告

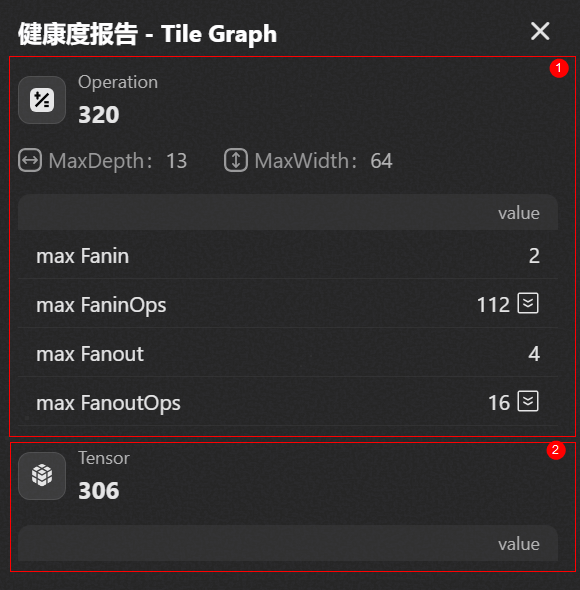

请参照上述步骤打开Tile Graph健康报告，界面显示如下：

区域①：展示Operation节点的汇总信息，详细请参见表3。

区域②：展示Tensor节点的汇总信息，当前暂不支持数据展示。

表 3 Tile Graph健康报告-区域①参数说明

参数	说明
MaxDepth	计算图上从Incast节点到Outcast节点的最长路径上的节点总数。
MaxWidth	计算图上的最大并发度，即同一时间内节点的最大并发执行数。
max Fanin	计算图上所有节点的最大入度值。入度值表示来自上游节点的输入数量。
max FaninOps	计算图上入度值最大的节点。单击右侧展开按钮，可以展开所有Operation节点。
max Fanout	计算图上所有节点的最大出度值。出度值表示每个节点最多需要向多少个下游节点分发输出。
max FanoutOps	计算图上出度值最大的节点。

查看Block Graph健康报告

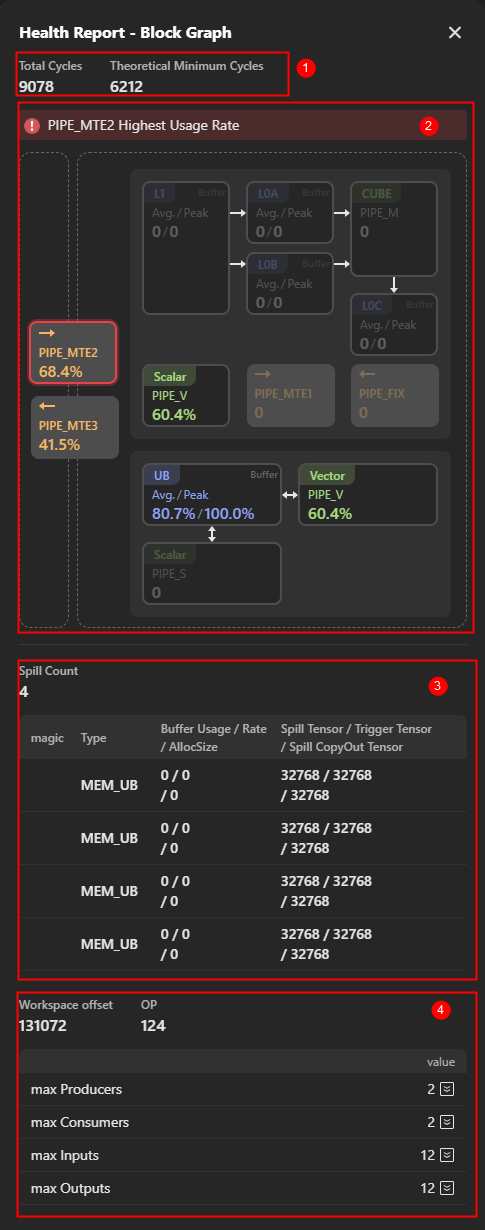

请参照上述步骤打开Block Graph健康报告，界面显示如下：

区域①：耗时总览，详细请参见表4。

区域②：展示每种内存在整个调度过程中占用的峰值和平均值以及各pipe的利用率，详细请参见表5。

区域③：展示Spill统计信息，详细请参见表6。

区域④：子图最大生产者、消费者等统计信息，详细请参见表7。

表 4 Block Graph健康报告-区域①参数说明

参数	说明
Total Cycles	当前子图理论执行耗时。
Theoretical Minimum Cycles	当前子图理论耗时最优值。

表 5 Block Graph健康报告-区域②参数说明

参数	说明
L1 Avg/Peak	L1内存的平均值/峰值。
L0A Avg/Peak	L0A内存的平均值/峰值。
L0B Avg/Peak	L0B内存的平均值/峰值。
L0C Avg/Peak	L0C内存的平均值/峰值。
UB Avg/Peak	UB内存的平均值/峰值。
PIPE_FIX	PIPE_FIX的利用率。
PIPE_MTE1	PIPE_MTE1的利用率。
PIPE_MTE2	PIPE_MTE2的利用率。
PIPE_MTE3	PIPE_MTE3的利用率。
PIPE_M	PIPE_M的利用率。
PIPE_S	PIPE_S的利用率。
PIPE_V	PIPE_V的利用率。

表 6 Block Graph健康报告-区域③参数说明

参数	说明
Spill Count	换出换入总次数。数值越大表明空间资源紧张，图的性能越差。
magic	被换出换入的Tensor的Magic ID。
Type	发生换出换入的Buffer类型。
Buffer Usage / Rate / AllocSize	当前Buffer已占用的大小 / 当前Buffer的占用率 / 当前被Alloc占用的Buffer的大小。
Spill Tensor / Trigger Tensor / Spill CopyOut Tensor	被换出换入的Tensor的大小 / 触发当前换出换入的Tensor的大小 / 发生换出换入时搬出到DDR的数据量大小。

表 7 Block Graph健康报告-区域④参数说明

参数	说明
Workspace offset	当前子图Workspace占用大小。
OP	Operation节点总数。
max Producers	子图内生产者数量最大的Tensor。
max Consumers	子图内消费者数量最大的Tensor。
max Inputs	子图内前序节点数量的最大的Tensor。
max Outputs	子图内后继节点数量的最大的Tensor。

查看Execute Graph健康报告

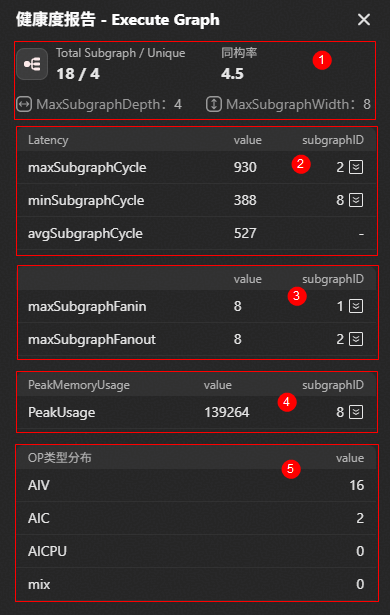

请参照上述步骤打开Execute Graph健康报告，界面显示如下：

区域①：子图同构信息，详细请参见表8。

区域②：耗时信息，详细请参见表9。

区域③：最大出入度信息，详细请参见表10。

区域④：峰值内存信息，详细请参见表11。

区域⑤：OP类型分布信息，详细请参见表12。

表 8 Execute Graph健康报告-区域①参数说明

参数	说明
Total Subgraph	子图总数，即整个计算图经过子图划分后，最终得到的所有子图的总个数。
Unique	不同构的子图的数量。
同构率	Total Subgraph/Total Subgraph的值，较高的同构率反映出该图的并发度较好。
MaxSubgraphDepth	计算图上从Incast节点到Outcast节点的最长路径上的节点总数。
MaxSubgraphWidth	计算图上的最大并发度，即同一时间内节点的最大并发执行数。

表 9 Execute Graph健康报告-区域②参数说明

参数	说明
maxSubgraphCycle	value：子图的最大理论耗时。subgraphID：理论耗时最大的子图。
minSubgraphCycle	value：子图的最小理论耗时。subgraphID：理论耗时最小的子图。
avgSubgraphCycle	子图的平均理论耗时。

表 10 Execute Graph健康报告-区域③参数说明

参数	说明
maxSubgraphFanin	value：子图最大入度值。subgraphID：入度值最大子图。
maxSubgraphFanout	value：子图最大出度值。subgraphID：出度值最大子图。

表 11 Execute Graph健康报告-区域④参数说明

参数	说明
PeakUsage	value列：GM峰值内存占用。subgraphID列：发生GM峰值内存占用的子图。

表 12 Execute Graph健康报告-区域⑤参数说明

参数	说明
AIV	执行在AIV上的子图个数。
AIC	执行在AIC上的子图个数。
AICPU	执行在AI CPU上的子图个数。
mix	执行在AIV和AIC上的子图个数。
