控制图层布局展示

功能说明

计算图支持图层控制能力，可以通过图层控制计算图布局方向，设置节点显示类型。

前提条件

执行PyPTO程序，生成计算图文件。

操作步骤

1. 打开计算图文件，下面提供两种方式，用户任选其一即可：

   • 在Visual Studio Code侧边栏，单击图标，打开PyPTO Toolkit，在运行结果界面打开计算图文件(此种方式仅支持打开文件命名以After开头的图)。

   • 在Visual Studio Code工作区，右键单击计算图文件，在弹出的菜单中选择“PyPTO Toolkit：打开文件”。

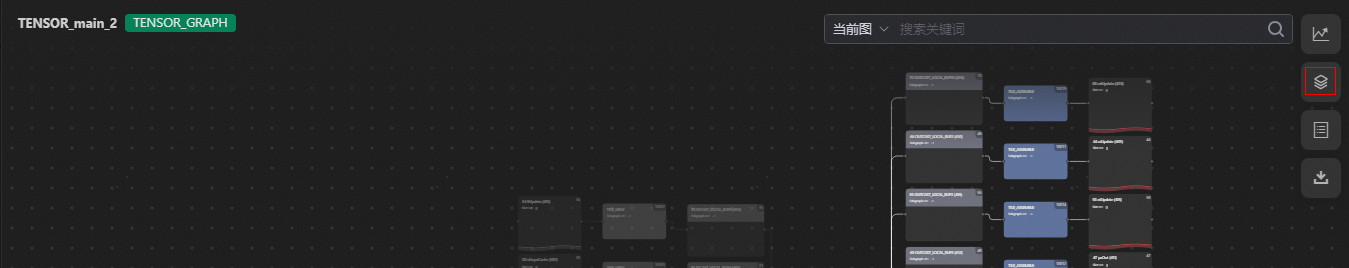

2. 单击计算图界面的按钮。



3. 设置相应的图层选项。



   表 1 参数说明

   参数	说明
   图布局	左右：按照左右结构展示计算图 上下：按照上下结构展示计算图
   节点显示模式	Tensor+OP：计算图上显示Tensor节点和Operation节点。 OP：计算图上仅显示Operation节点。
   节点控制	指定Tensor节点和Operation节点上显示的参数信息。例如配置为shape，则仅展示shape信息。
