查看控制流图#
功能说明#
控制流图展示了控制流的结构，可以帮助开发者清晰了解循环和分支判断等控制流逻辑及关联关系。
前提条件#
执行PyPTO程序，生成运行结果界面。详细请参见数据准备。
操作步骤#
打开控制流图。
在Visual Studio Code侧边栏，单击

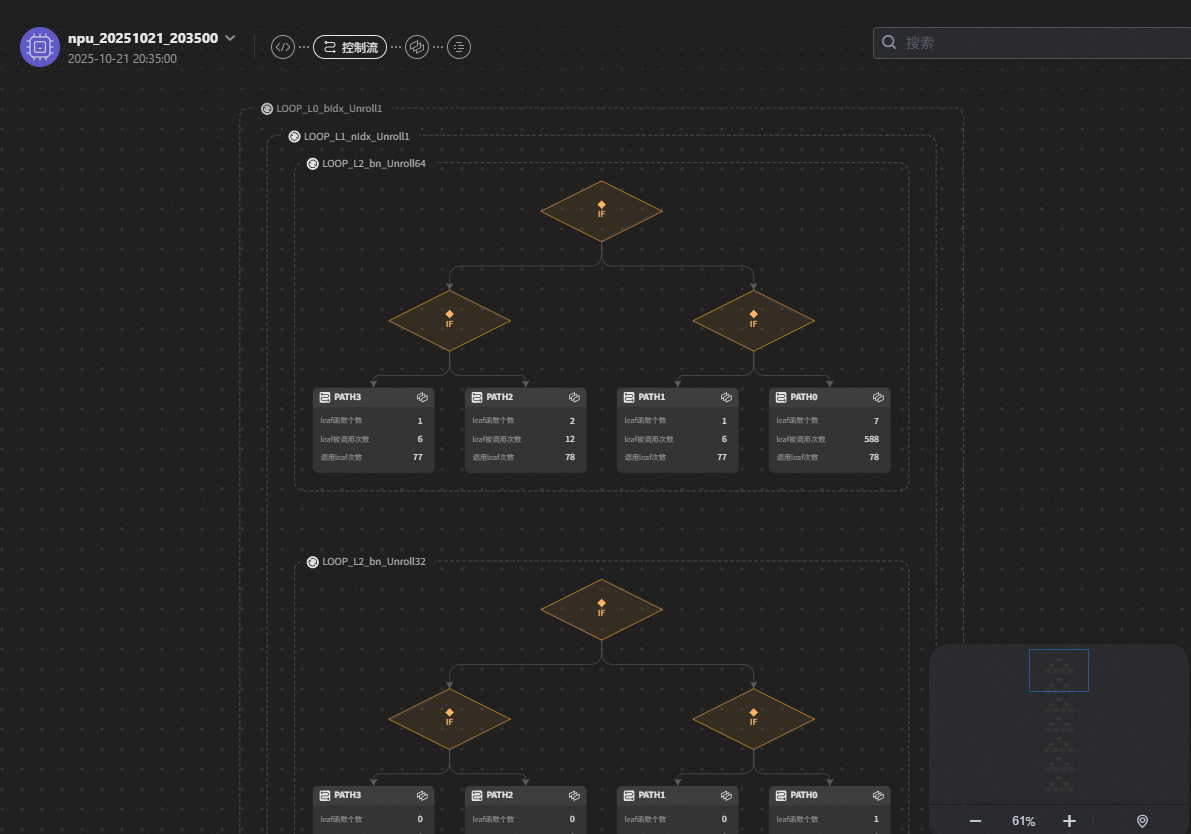

图标，打开PyPTO Toolkit，在运行结果界面中，单击“结果总览”。图 1 控制流图
控制流图中展示LOOP（循环节点）、IF（分支判断节点），以及PATH节点，及对应的执行关系。
用户可以通过鼠标滚轮和小地图控制缩放比例。
当缩放比例大于或等于50%时，所有控制流细节均会被显示。
当缩放比例在30%至50%之间时，仅最外层的LOOP标签完全显示。
当缩放比例小于30%时，PATH节点内的细节将被隐藏。
查看LOOP和IF对应的代码片段。
单击LOOP名称右侧的代码预览图标，可以预览对应的代码片段，并且可以通过单击“分屏查看”进一步查看源代码。

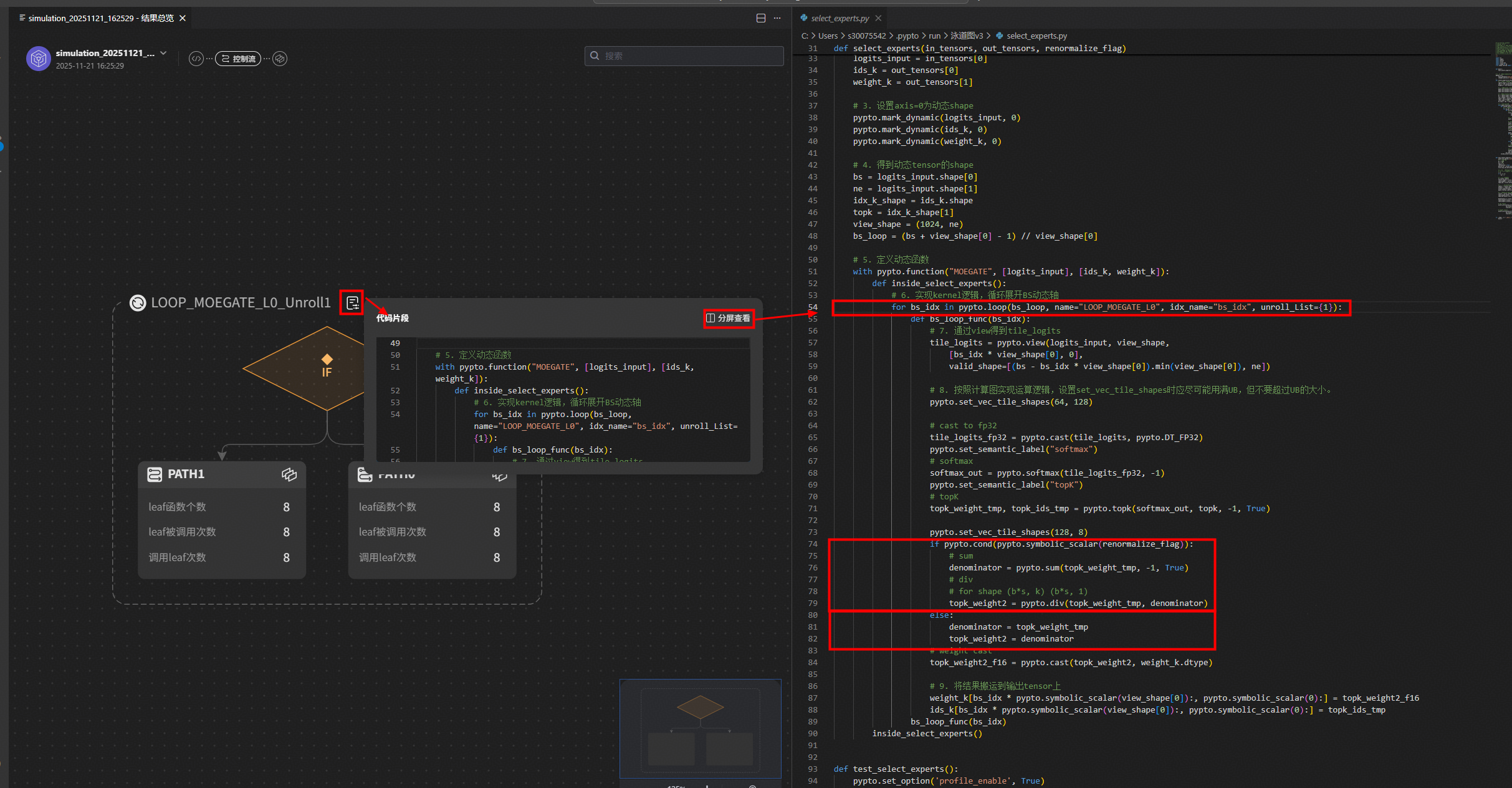

图 2 查看代码片段
查看IF节点的条件表达式。
鼠标悬浮在IF节点，可查看该IF节点的条件表达式。

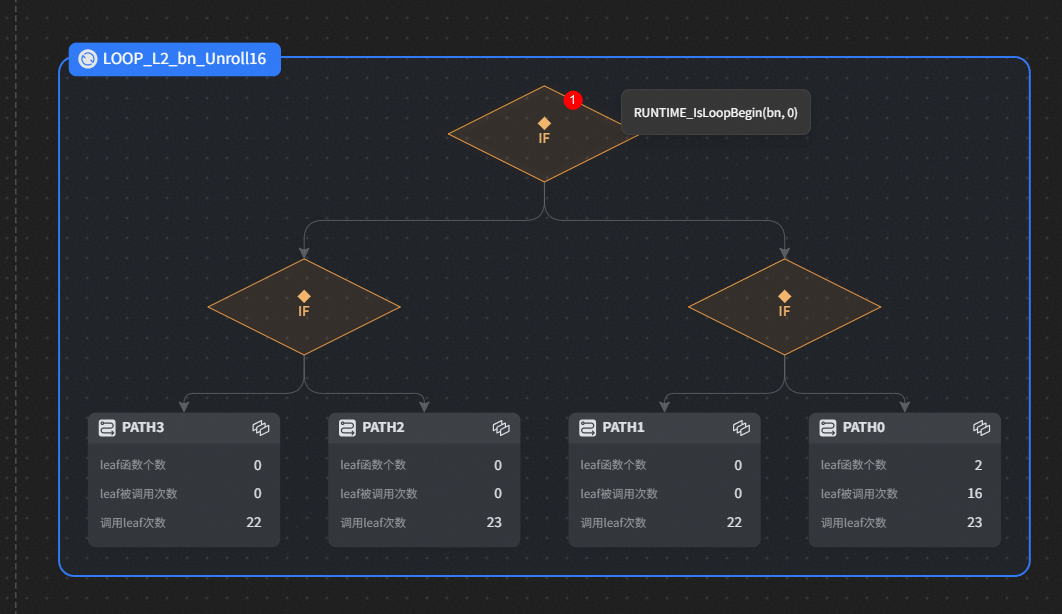

图 3 查看IF节点条件表达式
查看PATH节点。

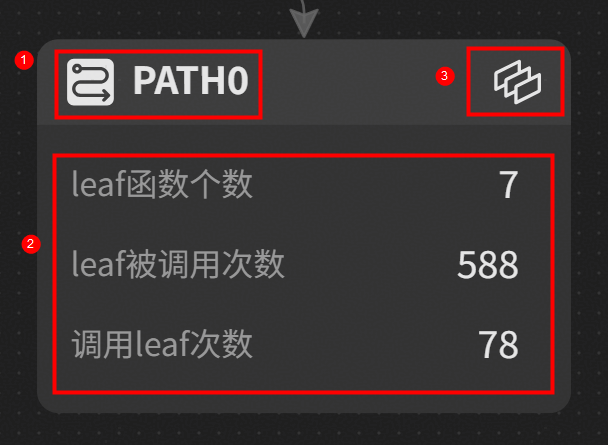

图 4 PATH节点
表 1 PATH节点参数说明
参数
说明
PATH名称
例如上图所示PATH0。单击PATH名称，可跳转到对应的计算图；单击右侧的
，可跳转到所有计算图。leaf函数个数
显示当前PATH节点的子函数个数。单击可跳转到详情页面。
leaf被调用次数
显示当前PATH节点被其他函数调用的次数。单击可跳转到详情页面。
调用leaf次数
显示当前PATH节点调用其他函数的次数。单击可跳转到详情页面。

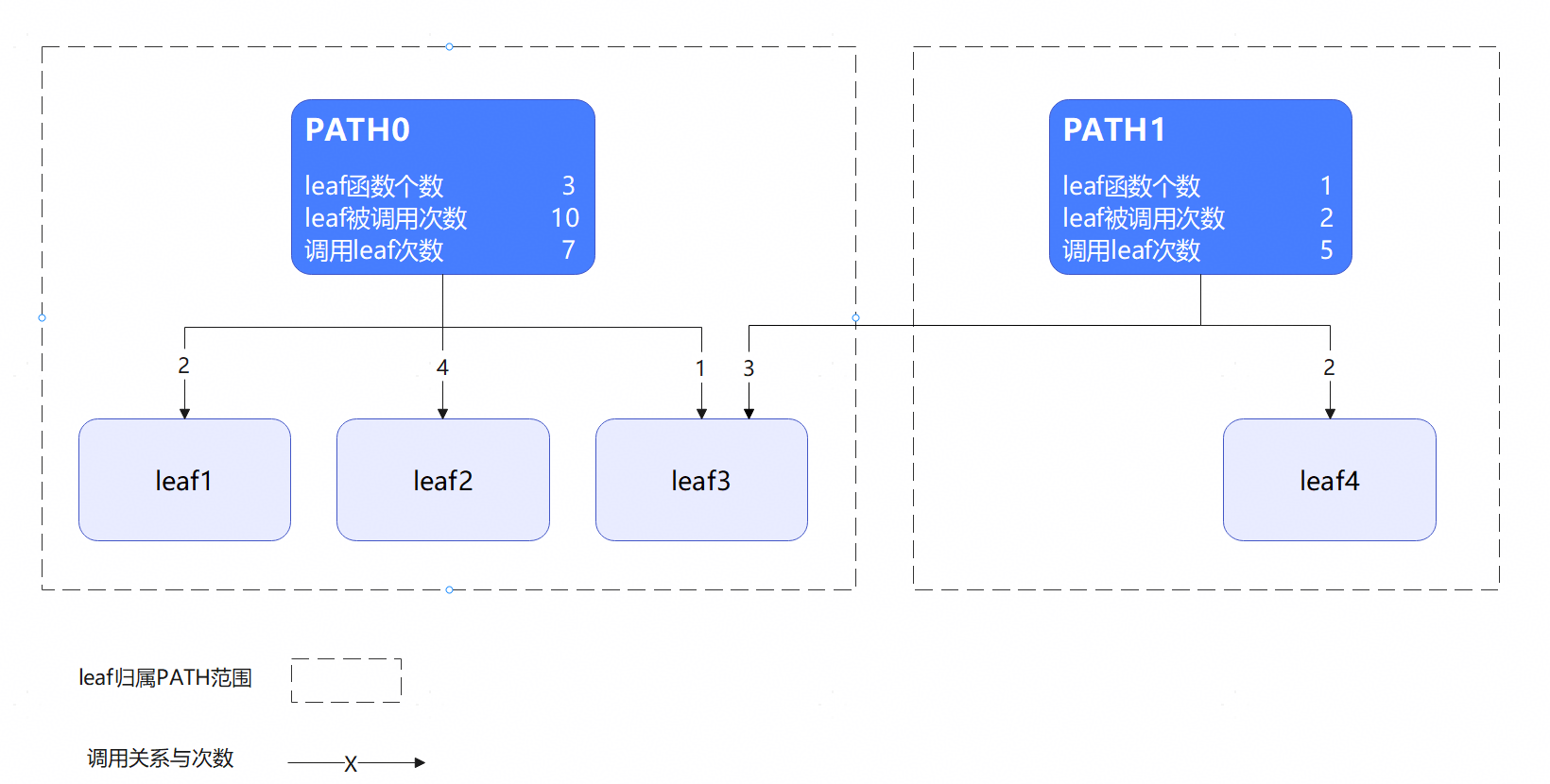

下面对上表中的参数进行具体解释，如图5所示，如果在PATH0节点下有leaf1、leaf2、leaf3三个函数，其中leaf1被PATH0调用2次，leaf2被PATH0调用4次，leaf3被PATH0调用1次，又被PATH1调用3次。总计，PATH0中的函数个数为3个，PATH0的调用次数为7次，PATH0内的leaf1、leaf2、leaf3的总调用次数为10次。特别说明：leaf3属于PATH0，因此PATH1的leaf函数个数只有1个，即leaf4。
